可撓金屬電線保護套管的管內穿線
可撓金屬電線保護套管的管內穿線
可撓金屬電線保護套管的管內穿線的方法和營口三桂科技有限公司其他電線保護套管的做法基本一致。這里講一下需要注意的事項:
如果是設備控制線需要先穿線、后配管時，可撓金屬電線保護套管內的電線包括絕緣層在內，總橫截面積不應大于管內中空面積的60%。
一般操作的的可撓金屬電線保護套管管內的無論是導線還是電線、電纜，算上絕緣層內的總橫截面積不應大于可撓金屬電線保護套管內空余面積的40%。
營口三桂科技有限公司為方便大家使用，特為大家選取常用的可撓金屬電線保護套管型號做好計算表格，可在購買和使用時直接參考：
|
型號 |
內徑 |
外徑 |
最小彎曲半徑 |
內截面40% |
內截面60% |
|
10# |
10.0 |
15.2 |
20 |
31.4 |
47.1 |
|
12# |
12.3 |
17.7 |
25 |
47.5 |
71.3 |
|
16# |
15.8 |
21.1 |
35 |
78.4 |
117.6 |
|
22# |
20.8 |
26.4 |
40 |
135.8 |
203.8 |
|
28# |
26.4 |
33.2 |
70 |
218.8 |
328.3 |
|
36# |
35.0 |
42.0 |
70 |
384.7 |
577 |
|
42# |
40.0 |
47.7 |
100 |
502.4 |
753.6 |
|
54# |
51.3 |
59.7 |
175 |
826.4 |
1239.5 |
|
70# |
63.0 |
72.5 |
200 |
1246.3 |
1869.4 |
|
82# |
78.0 |
88.4 |
225 |
1910.4 |
2865.6 |

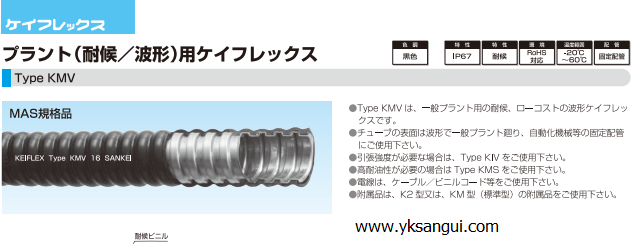

上述型號為營口三桂科技有限公司KMV可撓金屬電線保護套管型號，如需其他型號，請登入我司網址或電話咨詢。
